隨著選煤廠設計規模和實際生產能力的不斷擴大，大型脫水篩作為選煤作業的重要組成部分，已成為一種發展趨勢，也是世界上的熱點和難點問題之一。受篩框結構和材料強度的限制，目前大部分該設備存在以下問題：篩框側板整體高度較大，兩側板之間有多個管梁，因此機體參考質量高，驅動功率高；結構相對復雜，制造工藝復雜。

　　針對上述問題，對現有的大型脫水篩結構進行了改進，使其具有振動質量輕、驅動功率小、結構簡單的特點。勵磁梁也可用作側板，無單獨側板；箱式勵磁機水平安裝在勵磁梁上，振動方向角可調：阻尼彈簧上部直接壓在勵磁梁上，無常用的支承管梁和彈簧支架。因此，整機質量輕，驅動功率小，結構簡單，運行穩定。

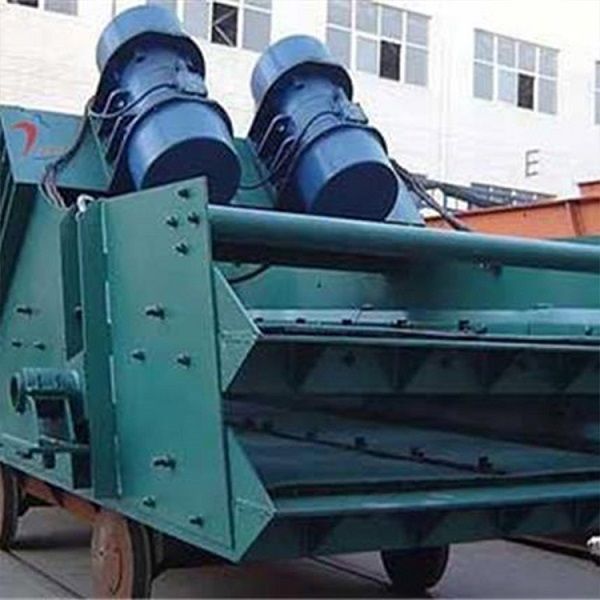

　　該設備包括電機、聯軸器、勵磁機、篩箱和減振裝置。所述篩箱包括篩框和篩網。篩框由垂直和水平方向的兩個h型梁組成。縱梁放置在橫梁上方，與物流方向平行。縱梁還用作激振梁和側板，兩個激振器水平安裝在縱梁上，兩個激振器通過傳動軸連接，電機通過柔性聯軸節驅動激振器。

　　大型脫水篩的積極作用如下：

　　（1）激振梁與側板，無特殊側板：激振梁與側板、篩箱梁直接連接。阻尼彈簧的上部直接壓在激振梁上。由于沒有常用的支承管梁和彈簧支承，使結構大大簡化。

　　（2）由于上述特點，與同類型傳統屏幕相比，屏幕的質量和驅動功率都大大減少。

　　（3）采用強迫同步箱式勵磁機，振動方向角可在35“~60”之間調節。該結構不但能實現脫水篩面水平，而且通過調整振動方向角，增加了不同物料的脫水效果。
